Kabelbaum
Mechanik und Elektrotechnik verbinden, Komplexität beherrschbar machen
Durch den Trend der zunehmenden Elektrifizierung steigt der Anteil von elektrischen Komponenten, Kabeln und Drähten in vielen Produkten – von Baufahrzeugen über Roboter bis hin zu heimischen PCs. Um bei der Produktplanung den Überblick über wichtige Faktoren wie den benötigten Platz, das Gesamtgewicht oder die entstehenden Kosten zu behalten, wird der Einsatz professioneller Werkzeuge und intelligenter Software immer wichtiger. Zusätzliche Komplexität wird durch häufige Änderungswünsche auf Kundenseite an die Produktentwicklung herangetragen. Diese Komplexität wird für Sie beherrschbar – mit dem Einsatz von ausgereiften Systemen, die Mechanik und Elektrotechnik verbinden und fertigungsrelevante Informationen standardisiert ausleiten. So steigern Sie die Qualität Ihrer Produkte und senken zugleich Ihre Kosten.
Kabelbaumentwicklung: klassische- und 3D-Konstruktion im Vergleich
Die Konstruktion und Dokumentation von Kabelbäumen kann als kritischer Punkt an der Schnittstelle von Design und Produktion verstanden werden. Die Arbeit mit dem digitalen Zwilling in der Kabelbaumkonstruktion lohnt sich – auch für Ihr Unternehmen. Das zeigt z. B. der direkte Vergleich mit der klassischen Vorgehensweise.
Wartezeiten im klassischen Workflow

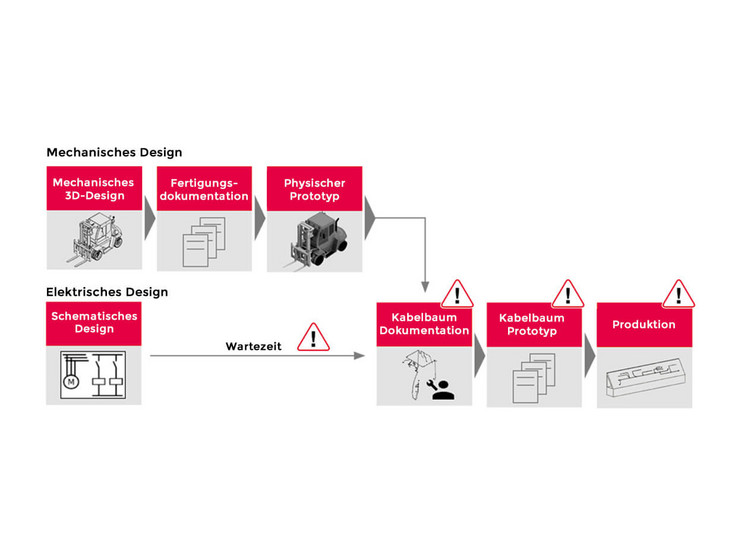

Bei traditionellen Workflows in der Kabelbaumentwicklung wird sequenziell gearbeitet: Produktionsrelevante Daten werden erst ermittelt, wenn ein physischer Prototyp gefertigt wurde. Iterationsschleifen und Nacharbeit sind deshalb gängige Praxis, es kommt häufig zu Fehlern, zeitlichen Verzögerungen und Mehrkosten durch erhöhten Ausschuss.
3D-Kabelbaumentwicklung mit digitalem Prototyp

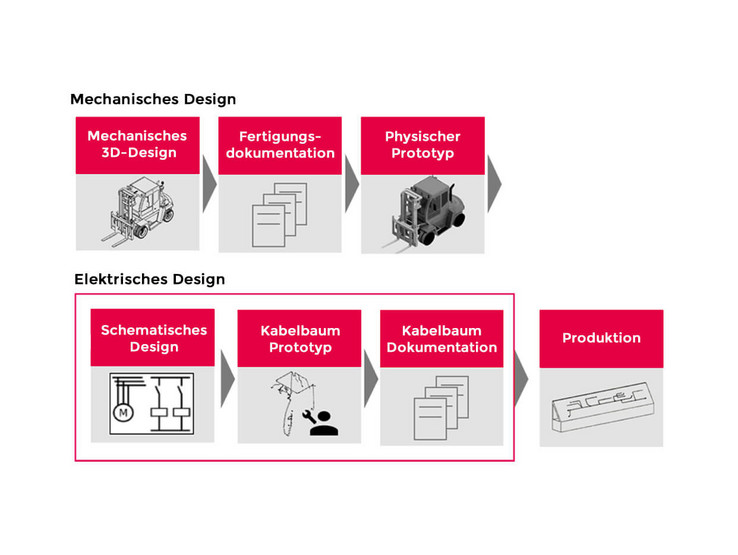

Durch den Einsatz von 3D-CAD-Software lässt sich der Entwicklungsprozess für Kabelbäume und Verkabelungen deutlich effizienter gestalten. Anstelle des physikalischen Prototyps wird zunächst ein digitaler Zwilling erzeugt. An diesem können alle relevanten Daten und Fertigungszeichnungen automatisiert abgeleitet werden. Auch bei häufigen Änderungen spielt das digitale Modell seine Vorzüge aus, denn Änderungen lassen sich schnell und kostengünstig umsetzen.
EPLAN Harness proD für die Kabelbaumplanung in 3D
EPLAN Harness proD ist eine moderne Software für das effiziente Konstruieren und Dokumentieren von Kabeln und Kabelbäumen. Automatisierte Schritte vom Lesen des EPLAN Projekts bis zum Routen der Drähte und Erstellen der Dokumentation sind Stärken des Systems. Durch die Offenheit zur Übernahme der mechanisch relevanten Informationen aus diversen MCAD-Systemen und der ECAD-Verbindungsinformationen bietet Ihnen EPLAN Harness proD das Potenzial zur nahtlosen Integration in PDM-Landschaften. Dabei ist Ihre Kabelbaum-Konstruktion unabhängig von der Verfügbarkeit eines mechanischen Prototyps.
EPLAN Harness proD für die Kabelbaumplanung in 3D
EPLAN Harness proD ist eine moderne Software für das effiziente Konstruieren und Dokumentieren von Kabeln und Kabelbäumen. Automatisierte Schritte vom Lesen des EPLAN Projekts bis zum Routen der Drähte und Erstellen der Dokumentation sind Stärken des Systems. Durch die Offenheit zur Übernahme der mechanisch relevanten Informationen aus diversen MCAD-Systemen und der ECAD-Verbindungsinformationen bietet Ihnen EPLAN Harness proD das Potenzial zur nahtlosen Integration in PDM-Landschaften. Dabei ist Ihre Kabelbaum-Konstruktion unabhängig von der Verfügbarkeit eines mechanischen Prototyps.
Der digitale Zwilling und die Konstruktion von Kabelbäumen
Gartner sagt es. Deloitte sagt es. EPLAN sagt es auch: Der digitale Zwilling wird pulsierendes Herzstück der industriellen Produktion im 21. Jahrhundert. Eingebettet in die Megatrends Industrie 4.0 und Industrial Internet of Things erschließt er im gesamten Produktlebenszyklus signifikante Vorteile für produzierende Unternehmen, ihre Partner und Endanwender.
Hintergründe zum digitalen Zwilling in der Kabelbauplanung
Das White Paper „Elektrisiert – Der Digitale Zwilling“ zeigt auf, was den digitalen Zwilling ausmacht und welche Disziplinen in welchen Feldern mit ihm arbeiten können. Im Speziellen wird dabei der Fokus auf das Engineering-Fach Konstruktion und Dokumentation von Kabeln und Kabelbäumen in 3D gelegt.
10 gute Gründe für die 3D-Planung
Der digitale Zwilling ist auf dem Vormarsch: Laut einer Studie des Marktforschungs- und Beratungsunternehmens Gartner von Februar 2019 planen 75 % der befragten Unternehmen, innerhalb eines Jahres einen digitalen Zwilling einzusetzen. Enthält dieser auch elektrotechnische Informationen in 3D, kann Ihr Engineering schon heute von vielen Vorteilen profitieren. EPLAN liefert Ihnen 10 gute Gründe.
Der digitale Zwilling – heute und morgen
Unsere Infografik „Verkabelung am digitalen Zwilling?“ skizziert, wie Sie mit dem „Digital Twin“ in jedem einzelnen Produktionsabschnitt Prozesse harmonisieren und Zeit sparen können – jetzt und in Zukunft.
Sieben Schritte zum virtuellen Prototyp des Kabelbaums
Erfahren Sie im Tutorial-Video, wie Sie mit EPLAN Harness proD innerhalb kurzer Zeit eine Verkabelung planen und erstellen können.
