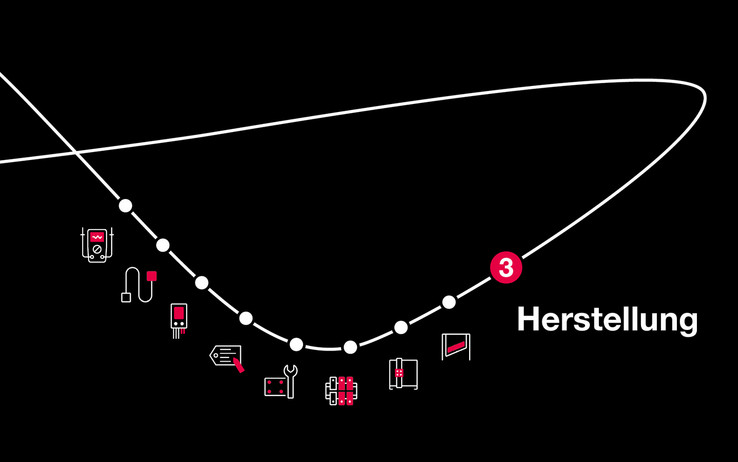

Herstellung
Besser durch Industrie 4.0 und Automatisierung
Auch in der der Fertigung unterstützen Rittal und EPLAN alle Prozessschritte durch ein umfassendes Lösungsportfolio. Mit den Daten des Digitalen Zwillings lassen sich viele Abläufe automatisieren, zum Beispiel die Flachteilbearbeitung, das Ablängen von Kabelkanälen und Tragschienen oder das Konfektionieren von Kabeln. Basis ist die Nutzung von herstellerneutralen Standards für die Daten und die Datenkommunikation, was die Interoperabilität zwischen verschiedenen Systemen verbessert.
Damit Sie Gehäuse und Schaltschränke im Anlagenbau individuell bearbeiten können, bietet Ihnen Rittal vollautomatisierte Maschinen. EPLAN Software stellt in der Fertigung nicht nur den virtuellen Prototypen bereit, sondern führt auch direkt am Arbeitsplatz Schritt für Schritt durch den Verdrahtungsprozess. Darüber hinaus liefert Rittal Automation Systems alles, was den Schaltschrankbau durch Automation leichter macht. So profitieren Sie von einem idealen Workflow aus einer Hand.
Zuschnitt
Bereitstellen der Daten für das Ablängen von DIN-Schienen und Verdrahtungskanälen auf Basis des digitalen Zwillings
Secarex
- Hochleistungswerkzeug für schnelles, exaktes und verlässliches Arbeiten
- Sie profitieren von einer deutlichen Zeitersparnis im Vergleich zum manuellen Zuschnitt
- Für gängige Tragschienen müssen Sie keinen Kulissenwechsel vornehmen
- Die Verschnittoptimierung senkt Ihre Materialkosten
RiPanel Processing Center
Reduzieren Sie Durchlaufzeiten und verringern Sie Fehler und Kosten in der Fertigung durch:
- Effiziente Nutzung von Ressourcen
- Erhöhte Termintreue durch optimale Planungssicherheit
- Kurzfristige Reaktion auf Last-Minute-Änderungen
- Datensicherheit und automatisierte Updates durch Verwendung von State-of-the-art-Technologien
Schrank-Modifikation
Basierend auf den Bohr- und Fräsdaten im digitalen Zwilling wird die Gehäuseanpassung und die mechnische Bearbeitung der Flachteile von einer CNC-Maschine automatisch durchgeführt.
Perforex BC
- Sie arbeiten 8x schneller in Stahl und 20x schneller in Edelstahl (im Vergleich zur Bearbeitung von Hand)
- Bei circa 150 Gehäusen/Jahr amortisiert sich die Investition in eine Perforex BC schon nach ungefähr 2,5 Jahren
- Die programmierten Werkstattaufträge stehen sofort zur Verfügung, sind wiederverwendbar, einfach zu kopieren und zu modifizieren
Perforex LC
- Sie steigern die Schnittgeschwindigkeit auf das 20-Fache (bei Edelstahl im Vergleich zur Perforex BC)
- Berührungsfreie und vibrationsarme Bearbeitung ohne Werkzeugverschleiß – bei geringen Geräusch-Emissionen
- Durch die 3D-Bearbeitung ist kein Umspannen des Werkstücks erforderlich
- Sie steigern den Durchsatz in kürzerer Zeit und erzielen eine höhere Wettbewerbsfähigkeit
RiPanel Processing Center
Reduzieren Sie Durchlaufzeiten und verringern Sie Fehler und Kosten in der Fertigung durch:
- Effiziente Nutzung von Ressourcen
- Erhöhte Termintreue durch optimale Planungssicherheit
- Kurzfristige Reaktion auf Last-Minute-Änderungen
- Datensicherheit und automatisierte Updates durch Verwendung von State-of-the-art-Technologien
Mechanische Installation
Entsprechend der Platzierung der Geräte im digitalen Zwilling werden 2D-Layouts generiert, die alle für die Installation notwendigen Informationen enthalten.
EPLAN eVIEW
- Sie stellen Ihre Daten für alle Projektbeteiligten entlang der gesamten Wertschöpfungskette transparent zur Verfügung
- Sichten und kommentieren Sie Änderungen standortunabhängig im Internet-Browser
- Sie kommunizieren und kollaborieren einfach und papierlos – über verschiedene Projekte, Disziplinen und Unternehmen hinweg
EPLAN Smart Mounting
- Digitaler Werkerassistent für die Montage von mechanischen und elektrotechnischen Komponenten im Schaltschrank
- Werker werden Schritt für Schritt durch die manuellen Tätigkeiten geführt und erhalten bei jedem Schritt eine visuelle Unterstützung in 3D
- Zentrale Auftragsverwaltung und Fortschrittsübersicht für Werker und Produktionsleitung
Beschriftung
Die Daten der Gerätekennzeichnung aus dem digitalen Zwilling werden an Etikettendrucker weitergeleitet, so dass eine manuelle Eingabe, Sortierung oder Bearbeitung entfällt.
EPLAN Electric P8 Schnittstelle
- Übergabe der Daten via standardisierte Schnittstellen an Label-Druck-Systeme der Komponentenhersteller
- Keine manuelle Eingabe, Sortierung oder Bearbeitung erforderlich
Drahtkonfektionierung
Die Erstellung des digitalen Zwillings umfasst unter anderem die Definition von optimalen Verlegewege der elektrischen Verbindungen aus dem Schaltplan im Schrank und die Ermittlung der notwendigen Längen für jede der Verbindungen.
In Kombination mit den Vorgaben aus dem Schaltplan zu Farbe, Durchmesser, Materialtyp und Ader-Endbehandlung liefert der digitale Zwilling Daten, die zur manuellen wie vollautomatischen Konfektionierung eines Drahtes oder eines Kabels erforderlich sind. Standardisierte Schnittstellen ermöglichen es auch hier, diese Daten direkt für die vollautomatische Drahtkonfektionierung bereitzustellen.
Wire Terminal WT C
- Ab 300 Schränken/Jahr amortisiert sich die Investition in das Wire Terminal schon nach ungefähr 2,5 Jahren
- Die vollautomatische Produktion garantiert kontinuierlich höchste Qualität
- Magazin orientierte Drahtbereitstellung
Halbautomaten
- Sie steigern die Effizienz bei den Routinearbeiten Ablängen, Abisolieren und Crimpen
- Sie profitieren von Prozessbeschleunigung, kombiniert mit exzellenter Wiederholgenauigkeit
Verdrahtung
Die Verdrahtungsinformationen im digitalen Zwilling werden verwendet, um Verlegewege und Anschlusssitutationen der Verbindungen zu visualisieren. Die Vollständigkeit aller Informationen in Verbindung mit der Visualisierung der Einbau- und Anschlusssituation ermöglicht es, bei der Schaltschrankverdrahtung auf den Schaltplan zu verzichten.
EPLAN Smart Wiring
- Sie arbeiten 100%ig digital
- Montageaufbau, Betriebsmittel, Verbindungen, Verbindungsausführungen und Verlegewege werden verständlich visualisiert
- Bei Last-Minute-Änderungen können Sie einen automatischen Projektabgleich durchführen, um Fehler zu vermeiden
- Statusinformationen erleichtern die Projektübergabe zwischen verschiedenen Mitarbeitern und ermöglichen Ihnen ein einfaches Projekt-Monitoring
- Magazin orientierte Drahtbereitstellung
Prüfen
Die Punkt-zu-Punkt-Verbindungslisten für Drähte, Kabel, Klemmen und Geräte helfen dabei, potenzielle Fehler vor der Inbetriebnahme des Schaltschrankes zu erkennen.
EPLAN eVIEW
- Sie stellen Ihre Daten für alle Projektbeteiligten entlang der gesamten Wertschöpfungskette transparent zur Verfügung
- Sichten und kommentieren Sie Änderungen standortunabhängig im Internet-Browser
- Sie kommunizieren und kollaborieren einfach und papierlos – über verschiedene Projekte, Disziplinen und Unternehmen hinweg
EPLAN Smart Mounting
- Digitaler Werkerassistent für die Montage von mechanischen und elektrotechnischen Komponenten im Schaltschrank
- Werker werden Schritt für Schritt durch die manuellen Tätigkeiten geführt und erhalten bei jedem Schritt eine visuelle Unterstützung in 3D
- Zentrale Auftragsverwaltung und Fortschrittsübersicht für Werker und Produktionsleitung
EPLAN Smart Wiring
- Sie arbeiten 100%ig digital
- Montageaufbau, Betriebsmittel, Verbindungen,. Verbindungsausführungen und Verlegewege werden verständlich visualisiert
- Bei Last-Minute-Änderungen können Sie einen automatischen Projektabgleich durchführen, um Fehler zu vermeiden
- Statusinformationen erleichtern die Projektübergabe zwischen verschiedenen Mitarbeitern und ermöglichen Ihnen ein einfaches Projekt-Monitoring
- Magazin orientierte Drahtbereitstellung
